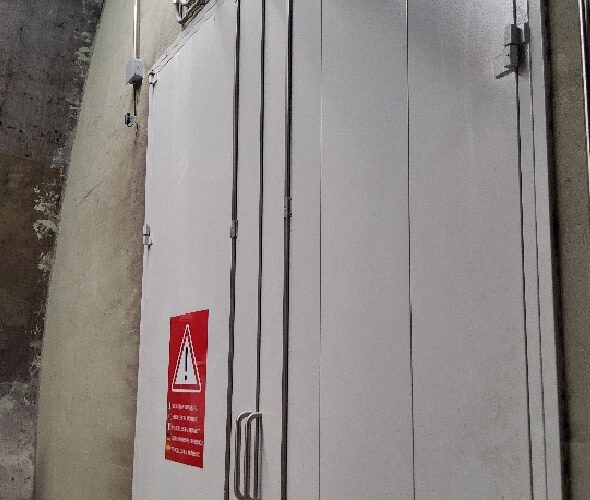

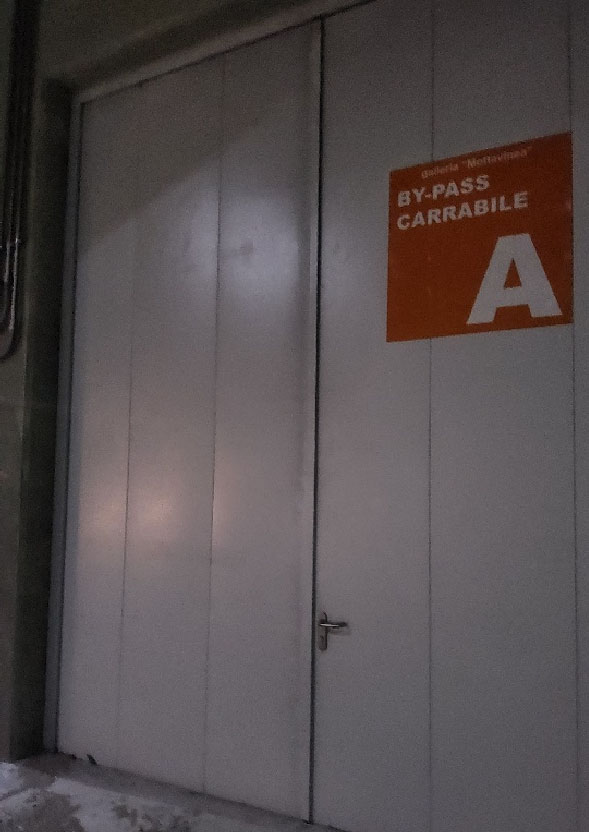

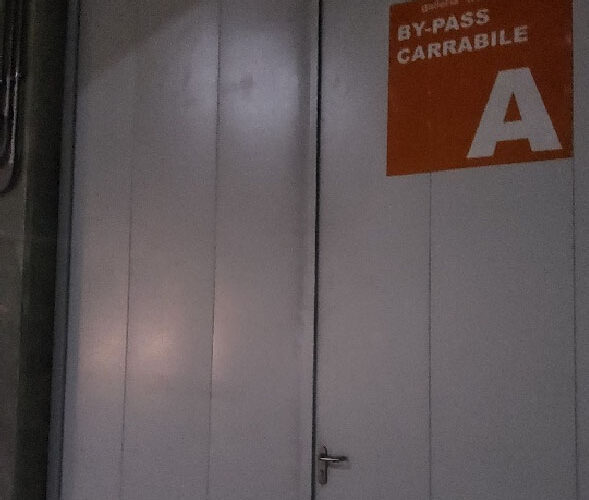

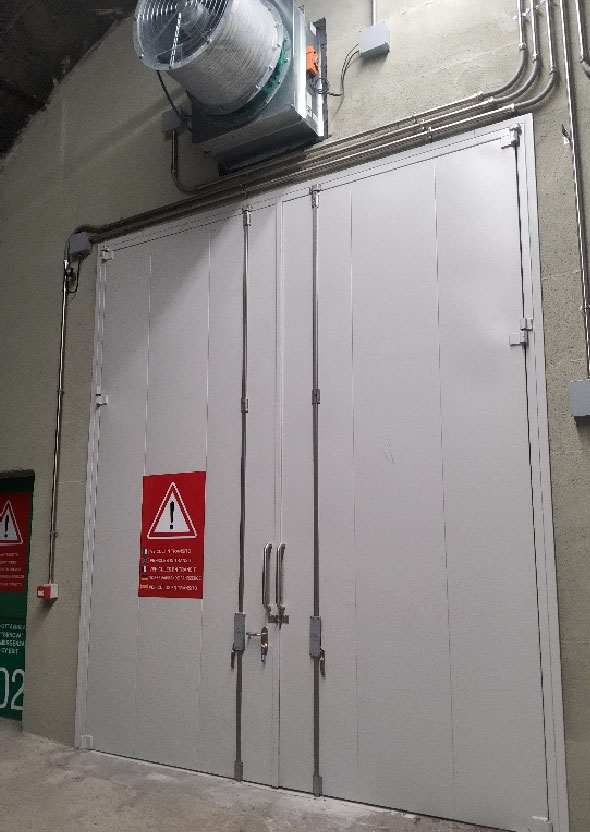

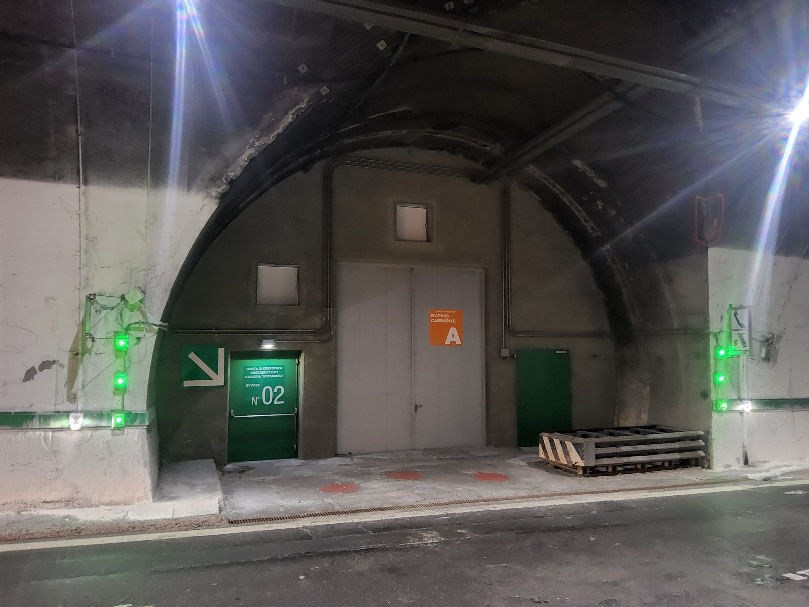

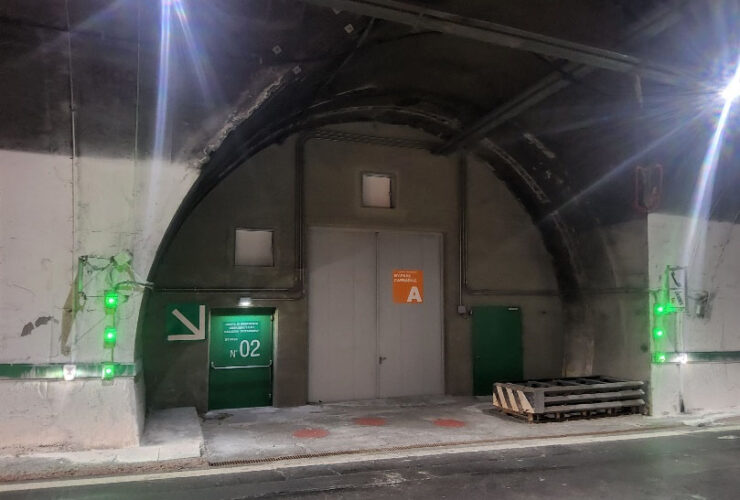

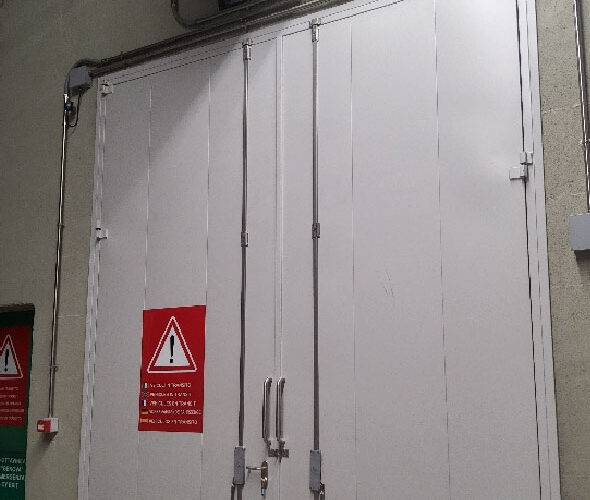

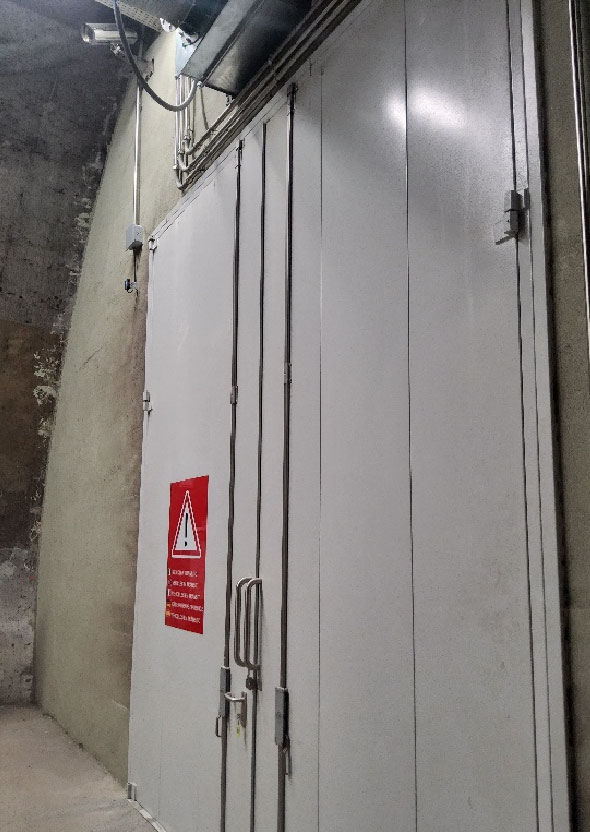

PORTONE TAGLIAFUOCO A ROTAZIONE EI2 120 – INOX “ROTOR” USO “GALLERIA AUTOSTRADALE”
Tenuta ai Fumi “Sa” – Resistenza al Vento “Classe 5” – Marcatura CE per uso “Esterno” Acciaio INOX AISI 304
Portone tagliafuoco a battente EI2 120 di grandi dimensioni denominato “ROTOR” ad una e a due ante (Resistenza al fuoco certificata in base alla norma EN 1634-1) – Marcatura CE EN 16034:2014
Tenuta ai Fumi “Sa” – Resistenza al Vento “Classe 5” – Marcatura CE per uso “Esterno” Trasmittanza Termica 1,29 W/m2 K
Costituito da:
Telaio in profilato 30/10 in acciaio INOX AISI 304, pressopiegato di elevata robustezza da fissare su struttura rigida o su struttura flessibile, atto a supportare elevati carichi radiali.
Anta realizzata con moduli di lamiera d’acciaio accoppiati a deformabilità programmata, in acciaio INOX AISI 304, spessore 12/10, con pacco coibente solidale all’anta e resistente alle alte temperature, spessore complessivo 80 mm.
Rostri di tenuta laterali, due per ogni anta, idonei a garantire tenuta, solidità e stabilità al sistema ante/telaio.
Guarnizioni termoespandenti poste sui lati verticali del telaio e sul lato superiore orizzontale, sulle testate inferiori delle ante e in corrispondenza della battuta centrale (nella doppia anta).
Guarnizioni di tenuta fumi “Sa” poste sui lati verticali del telaio e sul lato superiore orizzontale ed in corrispondenza della battuta centrale (nella doppia anta).
Cerniere n. 03 per ogni singola anta, in acciaio INOX, rettificate per supportare carichi radiali di grande entità.

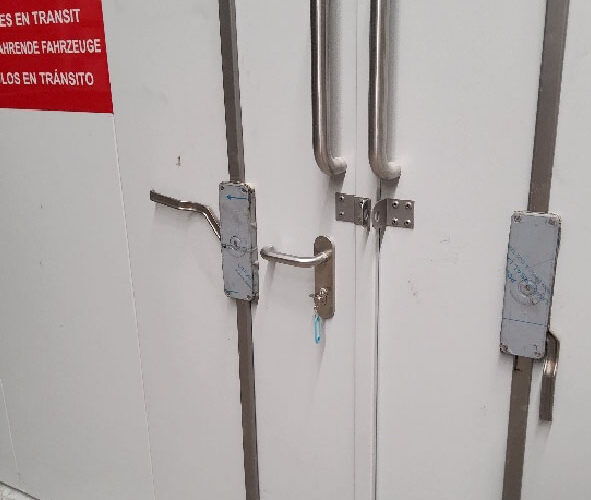

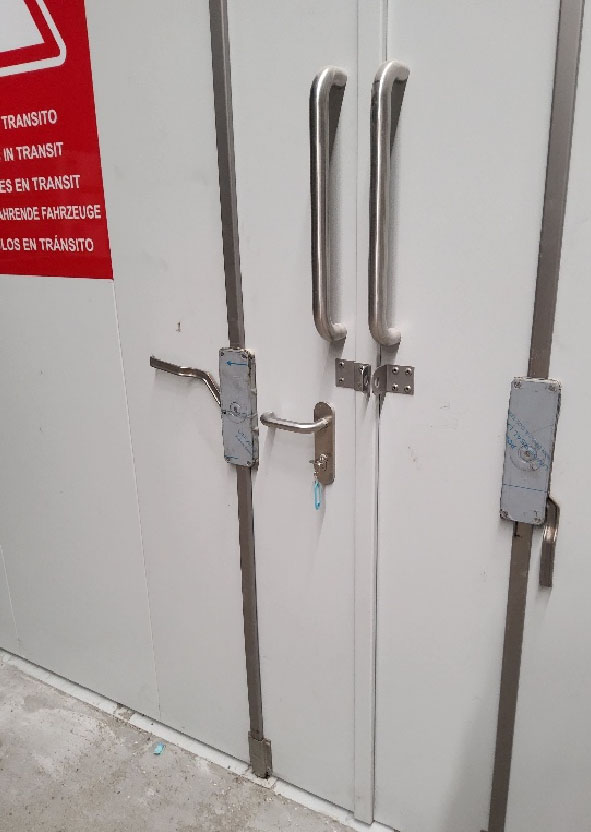

Coppia Cariglioni in acciaio INOX, per il bloccaggio delle ante.
Targhetta identificativa in metallo riportante i dati identificativi del portone.
Finitura in acciaio INOX AISI 304.
Verniciatura: poliestere opaco bucciato per uso esterno RAL 7035
Installazione su supporto rigido o su supporto flessibile (EN 1363-1).
Movimentazione manuale delle ante con uomo presente.
SPECIFICHE:
- Resistenza al fuoco EI2 120 (EN 1634-1)
- Marcatura CE
- Dichiarazione DoP
- Tenuta ai Fumi Sa (UNI EN 1634-3)
- Marcatura CE per uso Esterno (EN 14351-1)
- Resistenza al carico del vento Classe 5 (EN 12444-13241)
- Trasmittanza Termica 1,29 W/m2K (EN 12428-EN 13141)
- Durabilità C3 (EN 12604-12605) cicli apertura/chiusura
- Durabilità C5 (Verniciatura)
- Installazione su supporto rigido (EN 1363-1)
- Finitura: Inox AISI 304
- Prova Cicli Pistone: 2000 Pa
- Verniciatura poliestere opaco bucciato per uso esterno RAL 7035
- Targhetta identificativa in metallo riportante i dati identificativi del portone
- Manuale di Installazione, uso e manutenzione
