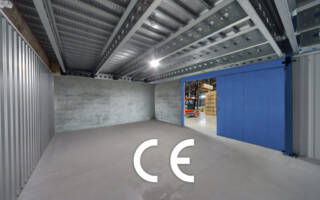

Scorrevole EI 120 – 1 anta con possibilità di porta pedonale (Crosswalk 120) –

Portone tagliafuoco scorrevole EI2 120 certificato in base alla norma UNI EN 16034:2014 e 13241:2016

costituito da:

GUIDA SUPERIORE: di scorrimento orizzontale realizzata in acciaio pressopiegato di elevato spessore preforata per l’ancoraggio alla muratura con tasselli ad espansione (non compresi), scorrimento su ruote a doppio cuscinetto a sfera. CARTER di copertura (per guida superiore) in lamiera d’acciaio pressopiegata.

ANTA: spessore totale mm 80, realizzata con moduli continui, da assemblare, in lamiera d’acciaio, coibentati con materiale isolante. Assemblaggio a mezzo viti. Il portone non ha guida a pavimento. L’oliva di scorrimento a pavimento oltre luce garantisce la perpendicolarità dell’anta.

LABIRINTI: perimetrali di tenuta in profilo d’acciaio sagomato con guarnizioni termoespandenti, predisposti per l’ancoraggio alla muratura con tasselli ad espansione (non compresi).

CONTRAPPESO: di chiusura, protetto da carter in lamiera d’acciaio pressopiegata con ricavo della controbattuta e preforata per l’ancoraggio alla parete con tasselli ad espansione (non compresi).

GUARNIZIONE: termoespandente posta sui labirinti, sulla guida, sui carrelli e sul lato verticale della cassa contrappeso.

GUARNIZIONE: di tenuta fumi freddi Sa (Opzionale) posta sui labirinti, sulla guida, sui carrelli e sul lato verticale della cassa contrappeso.

MANIGLIA: ad incasso su entrambi i lati dell’anta /e (verniciata dello stesso colore dello scorrevole).

ACCESSORI (obbligatori): regolatore di velocità, ammortizzatore di fine corsa, elettromagnete 140 Kg.

INSTALLAZIONE: su supporto rigido o su supporto flessibile (EN 1363-1)

TARGHETTA IDENTIFICATIVA: con elementi di riferimento (resistenza al fuoco) indicante la marcatura CE, posta sull’anta dello scorrevole.

FUNZIONAMENTO: di serie con elettromagnete 140 Kg. (1400 Newton) e pulsante di sblocco

VERNICIATURA: a polveri epossidiche goffrate RAL 7035 (altri RAL su richiesta)

SCORRIMENTO: senza alcuna guida inferiore o a pavimento

OPZIONALE:

• Inserimento di porta pedonale ad un’anta dim. max passaggio LxH = 1210×2150 mm.
• Inserimento di doppia porta pedonale ad un’anta dim. max passaggio LxH = 1210×2150 mm (per portone scorrevole a doppia anta).
• Inserimento di visiva Ei120 dim. max LxH = 300×400 mm.
• Applicazione di maniglione antipanico Push-bar su porta pedonale.
• Tenuta ai Fumi Sa (UNI EN 1634-3)
